超声扫描显微镜探头选择指南
一、探头是超声扫描显微镜(C-SAM)中最核心的部件，其选择直接影响检测的分辨率、穿透能力和成像质量。以下从频率、焦距、晶片直径三个核心参数出发，系统讲解如何选择合适的探头。

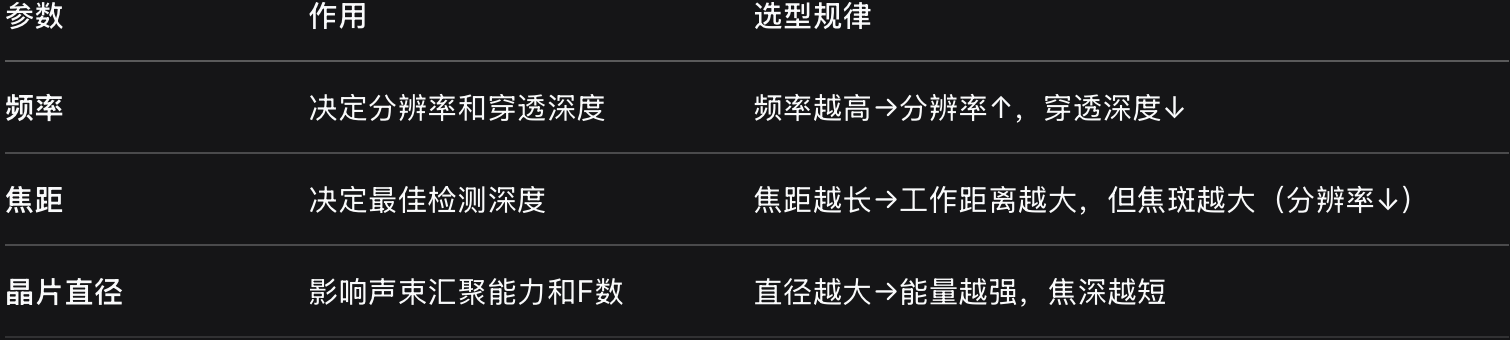

三大核心参数及其关系

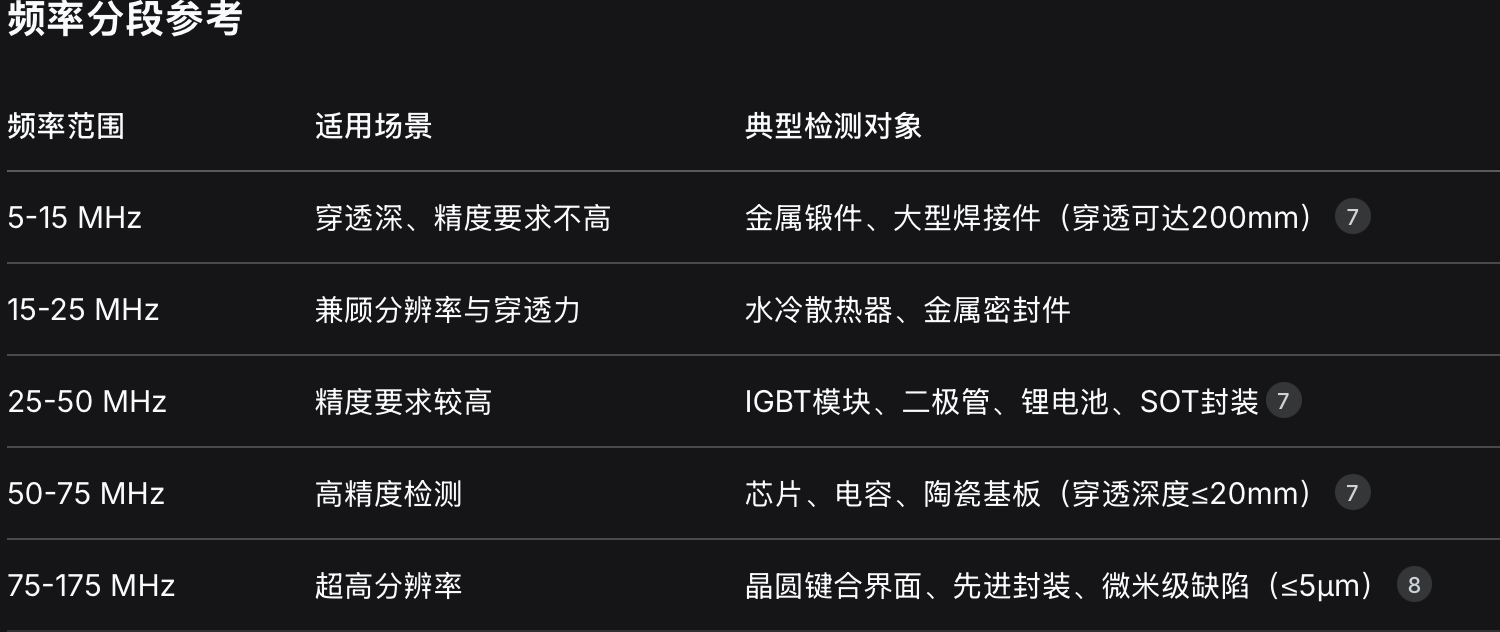

频率是探头的核心指标，决定了检测的"精细度"天花板。频率越高，波长越短，可检出的缺陷尺寸越小
二、频率选择的实用公式
可检出最小缺陷 ≈ 2×波长（经验值）
波长 λ = 声速 / 频率（水中声速≈1500m/s，材料中需按实际声速换算）
示例：
125 MHz → λ≈12μm → 可检出约24μm的缺陷
75 MHz → λ≈20μm → 可检出约40μm的缺陷
三、焦距选择：对准检测深度的标尺
焦距决定了探头的最佳"视力"落在哪个深度。必须让焦点与待测界面重合，才能获得最佳分辨率和信号强度。
水浸检测焦距计算公式
总焦距 F = 水程 + 等效焦距 Fi
等效焦距 Fi = (材料声速 / 水中声速) × 材料厚度
计算示例（以铜材2mm厚度为例）
水中声速：1500 m/s
铜材声速：4700 m/s
Fi = (4700/1500) × 2mm ≈ 6.27 mm
水程 = Fi + 顶端高度(5mm) + 安全距离(10mm) ≈ 21.27 mm
推荐焦距：21-31 mm（约0.84-1.23英寸）
四、分辨率：最终成像质量的决定因素
横向分辨率（X-Y平面）
横向分辨率是探头在平行于样品表面方向上能区分的最小相邻缺陷距离，相当于"焦斑直径"。
计算公式：
横向分辨率 ≈ λ × (F/D)
（λ：波长，F：焦距，D：晶片直径）
影响因素：
频率越高 → λ越小 → 分辨率越高
F/D越小（强聚焦）→ 分辨率越高
纵向分辨率（深度方向）
纵向分辨率是探头在深度方向上能区分的两个紧密界面的最小距离，主要取决于脉冲宽度（频率和带宽决定）。
五、工程实践中的权衡与推荐

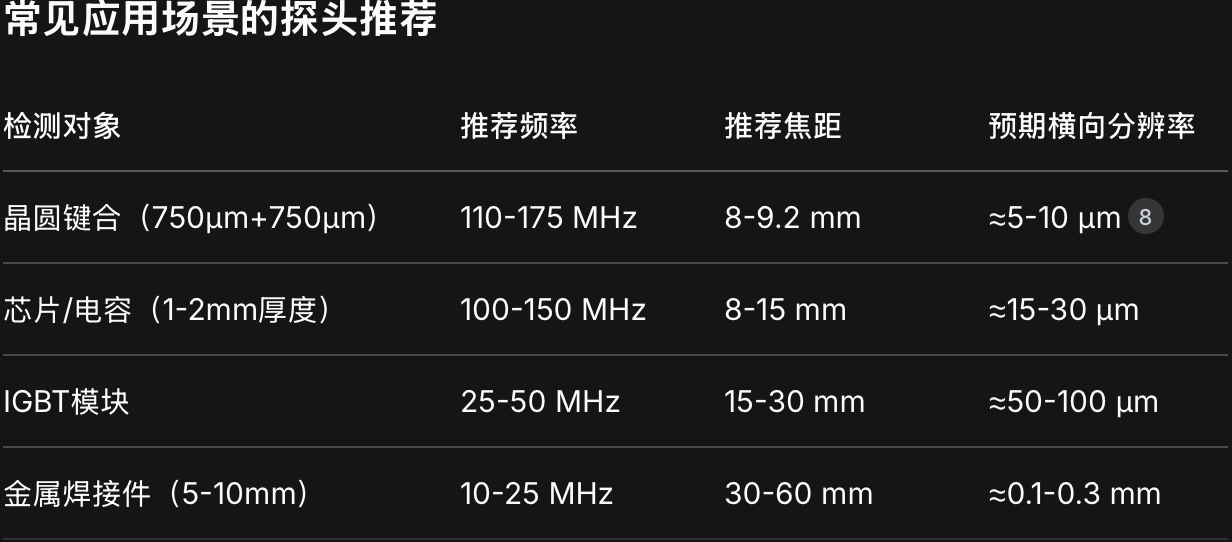

常见应用场景的探头推荐
